PreLogin VPN über Citrix NetScaler

Always On before logon Funktion des Netscaler Gateway

Inzwischen dürfte sich herumgesprochen haben, das über die Netscaler Gateway Funktion des Netscalers nicht nur ein Zugriff auf ein XenDesktop realisiert werden kann, sondern auch Web-Applikationen und ein vollwertiges SSL VPN integriert werden können.

Weitaus weniger bekannt ist, dass mit der Version 11.1 der Netscaler Firmware zur SSL VPN Funktion eine Always On Funktion bzw. jetzt zusätzlich noch eine „Always on service“ Funktion hinzugekommen ist.

Bisher konnten sich Benutzer an einem Notebook anmelden, um dann eine Netscaler Gateway Verbindung aufzubauen und dann gesteuert über ein Session Profile ein Full VPN aufbauen.

Die bisherige Funktion konnte prinzipbedingt einige Situationen nicht abdecken:

  • Benutzer startet das Notebook außerhalb des Unternehmensnetzes und benötigt Support bei der VPN/ Gateway Anmeldung.
  • Ein Benutzer wechselt mit einem eingeschalteten Gerät aus dem VPN (z.B. Internet Cafe/ Homeoffice etc.) in das Unternehmensnetz oder will mit einem Gerät transparent weiterarbeiten welches vorher im Unternehmensnetz war.
  • Das Unternehmen möchte den Netzwerkzugriff bei abgebautem VPN kontrollieren.
  • Neue Benutzer ohne Cached Credentials müssen sich am mobilen Gerät anmelden.
  • Das Notebook soll bereits vor dem Windows Logon im Netz sein um es mit Policies oder Softwareverteilung zu versorgen.

Wie funktioniert der Always on Service bzw. „Always on before logon“?

Die Always On Funktion verbindet ein mobiles Endgerät mit einem VPN Endpunkt, mit dem es zuvor manuell verbunden wurde.

Abhängig davon ob sich das mobile Endgerät im Unternehmensnetz oder „on the road“ befindet, wird die VPN Verbindung automatisch auf und abgebaut.

Die Funktion „always on before logon“ wird über den „Always on service“ realisiert (Ablauf im Modus „Always on sErvcie with a user persona“):

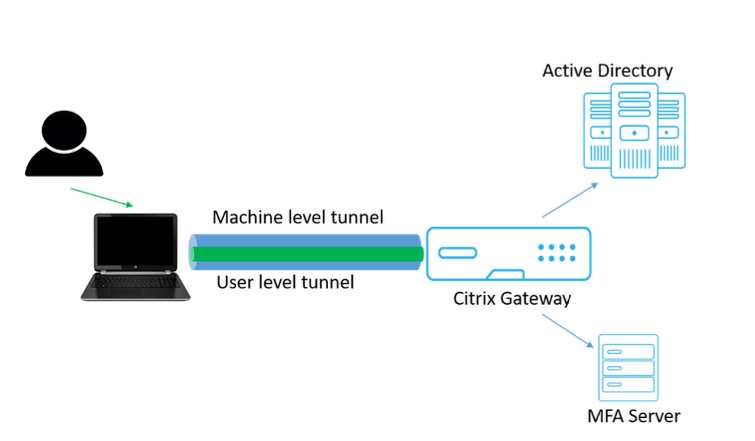

  • Nach dem Einschalten des Geräts wird eine Verbindung, der „Machine level tunnel“ zum Netscaler Gateway mit einem Device Zertifikat aufgebaut
Alwayson with user personal flow

(Bild von Citrix)

  • Der  Benutzer meldet sich mit seinem AD Benutzer an das Gerät an
  • Nach der Anmeldung wird der Benutzer ggf. nach seinem zweiten Faktor befragt und nach erfolgreicher Verifizierung der „Machine Level tunnel“ durch einen „User level Tunnel ersetzt“
  • Wenn der Benuter sich abmeldet wird der „User Level Tunnel“ wieder durch den „Machine level tunnel“ ersetzt

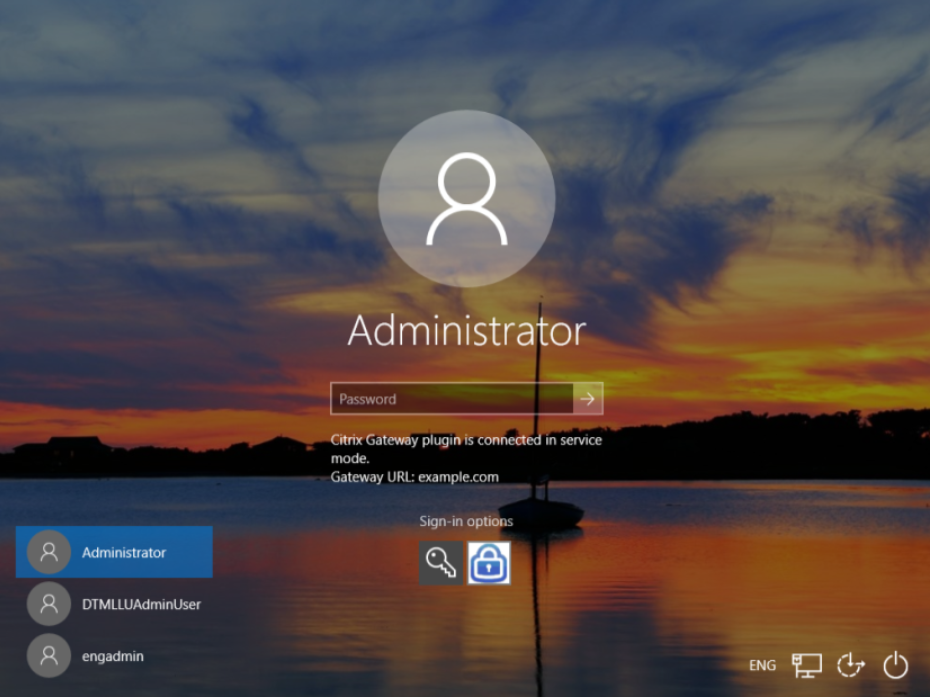

Ob und welcher Tunnel aufgebaut ist, lässt sich bei einem gesperrten Gerät über die Sign-In Options sehen (service mode= Machne level tunnel):

Windows credential manager screen

(Bild von Citrix)

Wie funktioniert die normale „Always on“ Funktion ?

Sollte keine primäre Netzwerkverbindung vorhanden sein, wartet der Always on Service im Hintergrund auf den Verbindungsaufbau.

Nach der neuen „always on before logon“ Funktionalität greift die bereits länger vorhandene „always on“ Funktion.

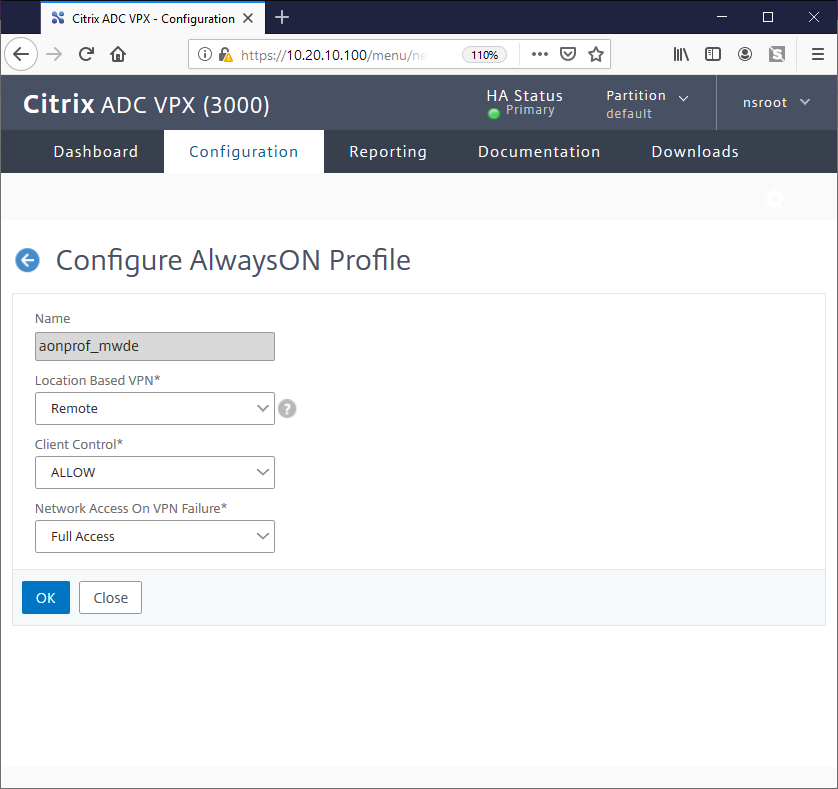

Durch ein Always On Profile auf dem Netscaler kann kontrolliert werden, ob die VPN Verbindung aufgebaut bleiben soll, wenn das Gerät sich im Unternehmensnetzwerk („Location based VPN“) befindet oder was passieren soll wenn kein VPN Tunnel aufgebaut werden kann („Network Access on VPN Failure)“. Über das Setting „Full Access“ kann normaler Netzwerkzugriff und logon an jedem anderen Netscakler Gateway als Backup freigeschaltet werden.

Citrix ADC vpx
Configuration X
@ https://
10.20.lO.lOO
/menu/n
Citrix ADC vpx (3000)
Reporting
HA Status
Primary
Documentation
Ill \
Partition v
default
Downloads
nsroot
Dashboard
Configuration
O Configure AlwaysON Profile
Name
aonprof_mwde
Location Based VPN*
Remote
Client Control*
ALLOW
Network Access On VPN Failure*
Full Access
OK
Close

(Bild von br/ MWDE)

Systemanforderungen

AlwaysOn service  Windows version  Citrix ADC and Windows VPN plug-in version
Always on service without a user persona  Windows 7 and later  No recommendation on specific Citrix ADC version. VPN plug-in must be version 13.0.36.xx and later or 12.1.53.xx and later.
Always on service with a user persona  Windows 8 and later  Citrix ADC and VPN plug-in must be version 13.0.41.xx and later.


Quelle

„The expression is_aoservice is valid from Citrix Gateway version 13.0 build 41.20 and later.“

Quelle

Welche Schritte sind zur Konfiguration von „Always on service with a user persona“ notwendig?

1. Für ein bestehendes Netscaler Gateway  muss ein Authentication Profile mit einem neuen AAA Authenticationserver erzeugt werden (sofern noch kein Netscaler N-Factor im Einsatz ist)
2. Es muss eine EPA Policy hinzugefügt werden welche auf „is_aoservice“ prüft und die Action „sys.client_expr(“device-cert_0_0”)“ triggert (Binden mit Prio 100).
3. Es muss eine EPA Policy hinzugefügt werden welche auf „is_aoservice.not“ prüft den Actiontyp „No_AUTHN“ hat (Binden mit Prio 110)
Als „Next Factor“ wird eine LDAP Authentication Policy hinterlegt.

Weiterführende Links:

Grundlegende Always On Funktion

Neue Always On Servcie / before Logon Funktion

Konfiguration der „before Logon Funktion“

EPA mit Device Zertifikation
